隨著功率半導體器件向高頻化、集成化方向發展，直接鍍銅（DPC）技術憑借其獨特的優勢成為大功率封裝領域的核心技術。下面由深圳金瑞欣小編將系統闡述DPC工藝中電鍍銅加厚環節的技術要點，并探討行業最新發展趨勢。

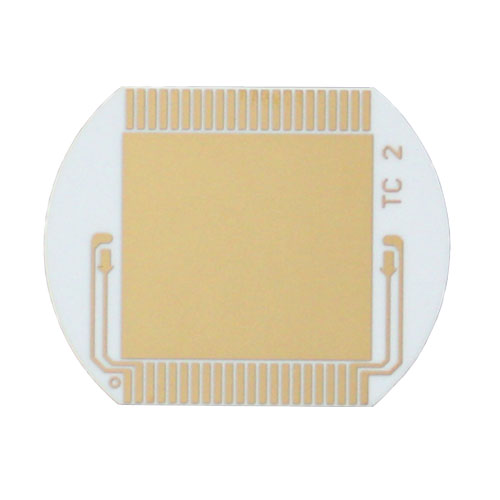

一、電鍍銅加厚工藝的技術價值

在DPC工藝流程中，電鍍銅加厚承擔著將初始銅層（≤1μm）增厚至功能厚度（17-105μm）的關鍵任務。這一工藝不僅決定了基板的導電性能，更直接影響器件的散熱效率、機械強度和長期可靠性。特別值得注意的是，隨著第三代半導體材料的普及，對銅層質量提出了更嚴苛的要求。

二、工藝優化與技術創新

1、前處理工藝革新

采用等離子體活化技術替代傳統化學清洗，在保證表面活性的同時避免化學污染

引入離子注入技術增強界面結合力，使銅層與陶瓷基板的結合強度提升40%以上

2、電鍍過程精準控制

開發新型復合添加劑體系，實現鍍層致密度與平整度的協同優化

應用脈沖反向電鍍技術，顯著提升高深徑比通孔的填充質量

引入在線監測系統，實時調控電流密度和溫度參數

3、后處理工藝突破

采用梯度退火工藝，有效釋放內應力而不影響基板平整度

開發低溫退火技術（250℃以下），適應熱敏感器件的封裝需求

三、行業應用新趨勢

在新能源汽車領域，DPC陶瓷基板正在向超厚銅層（>200μm）方向發展，以滿足800V高壓平臺對功率模塊的需求。5G通信設備則更關注表面精細處理，要求銅層粗糙度控制在納米級別。值得關注的是，在航空航天領域，DPC技術正與新型陶瓷材料結合，開發出適應極端環境的高可靠封裝方案。

四、未來技術挑戰

1、材料層面

開發高純度電解液體系，減少雜質引入

研究納米增強銅復合材料，提升機械性能

2、工藝層面

突破超厚銅層（300μm以上）的無缺陷沉積技術

開發環境友好型前處理工藝

3、裝備層面

研制智能化電鍍設備，實現工藝參數的自適應調節

開發在線質量檢測系統，提升過程控制能力

總結

電鍍銅加厚技術作為DPC工藝的核心環節，其發展水平直接關系到功率電子器件的性能突破。未來需要材料、工藝、裝備等多領域的協同創新，以滿足新興應用場景對封裝技術提出的更高要求。特別值得關注的是，隨著人工智能技術的引入，電鍍工藝的智能化控制將成為重要發展方向。
